위닉스 타워 공기청정기 분해 청소

AGX660W-W0

위닉스 타워형 공기 청정기

분해 청소를 해보았다.



청소를 결심한 이유는

내부에 먼지가 쌓여서

공기청정기가 좀 의심스러워졌다.

나오는 공기가 괜찮을까?



위닉스 타워형 공기청정기는

아마도 다 같은 방식으로 분해가 가능할 듯 싶다.



[준비물]



무선전동드릴



아임삭 임팩 드릴 드라이버 BL14M50 무선 전동 충전 2세대 비트 : 동성툴

아임삭 임팩 드릴 드라이버 BL14M50 무선 전동 충전 2세대 비트 : 동성툴



십자 드라이버 비트 세트 110mm

대만 썬키 칼라 십자 드라이버비트 110mm 5P SMB-110CS 임팩 비트날 : 와이더블유스토어

대만 썬키 칼라 십자 드라이버비트 110mm 5P SMB-110CS 임팩 비트날 : 와이더블유스토어





자 분해 시작



1  우선 필터를 모두 분리



2 나사를 모두 풀어준다.

나사를 풀어주기 전에 화장지 3장 바닥에 정렬

그 이유는 필터 장착지점에서 나사를 풀어서 각각 달리하여

나사를 모아두기 위해서(2장 소요)

1장은 필터 장작 지점 2곳(위 사진에서 검은색 플라스틱 부분)을 분리하고

내부 나사를 풀어서 모아두기 위한 것

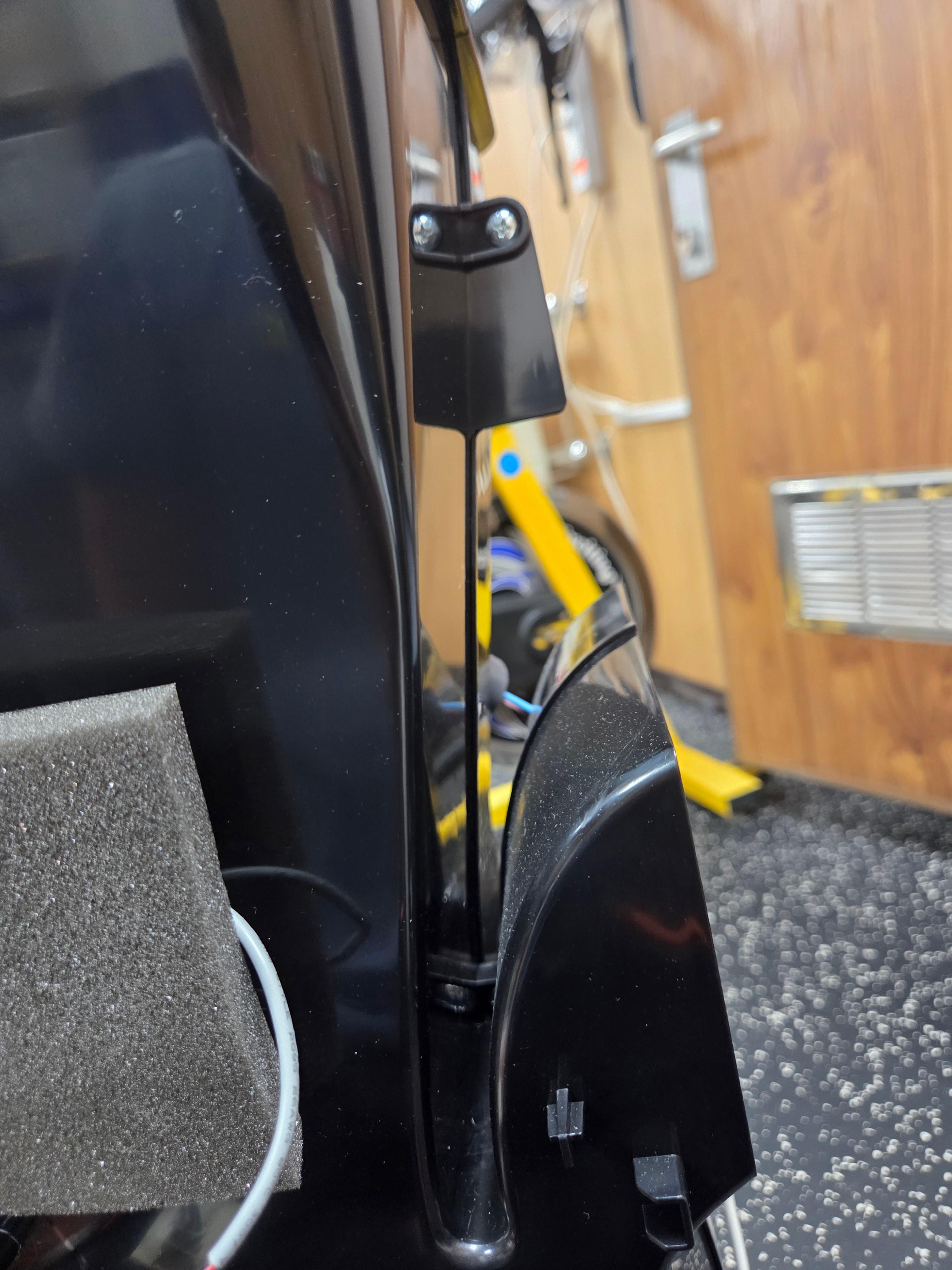

검은색 패널 분리할 때 저 2곳 분리해야함, 한쪽은 2곳(나사 풀기, 커넥터 분리), 나머지 한쪽은 한곳(나사 풀기)

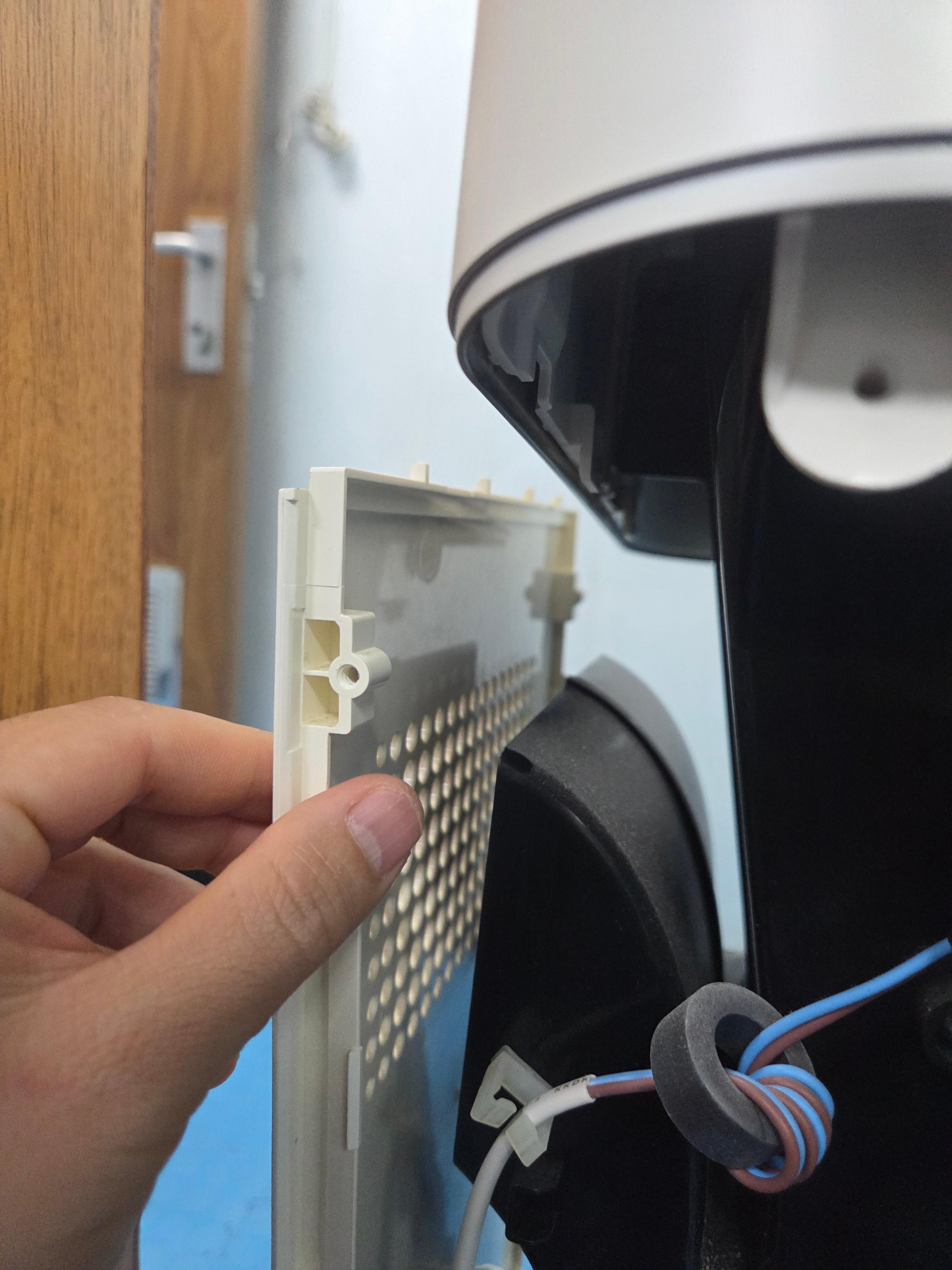

3 사이드 패널도 분리

부서질까 겁나지만

아래 부분을 힘으로 제끼면 분리된다.

그냥 아래부분에 끼워져 있다고 생각하면 된다.

이건 사이드 패널에 윗부분

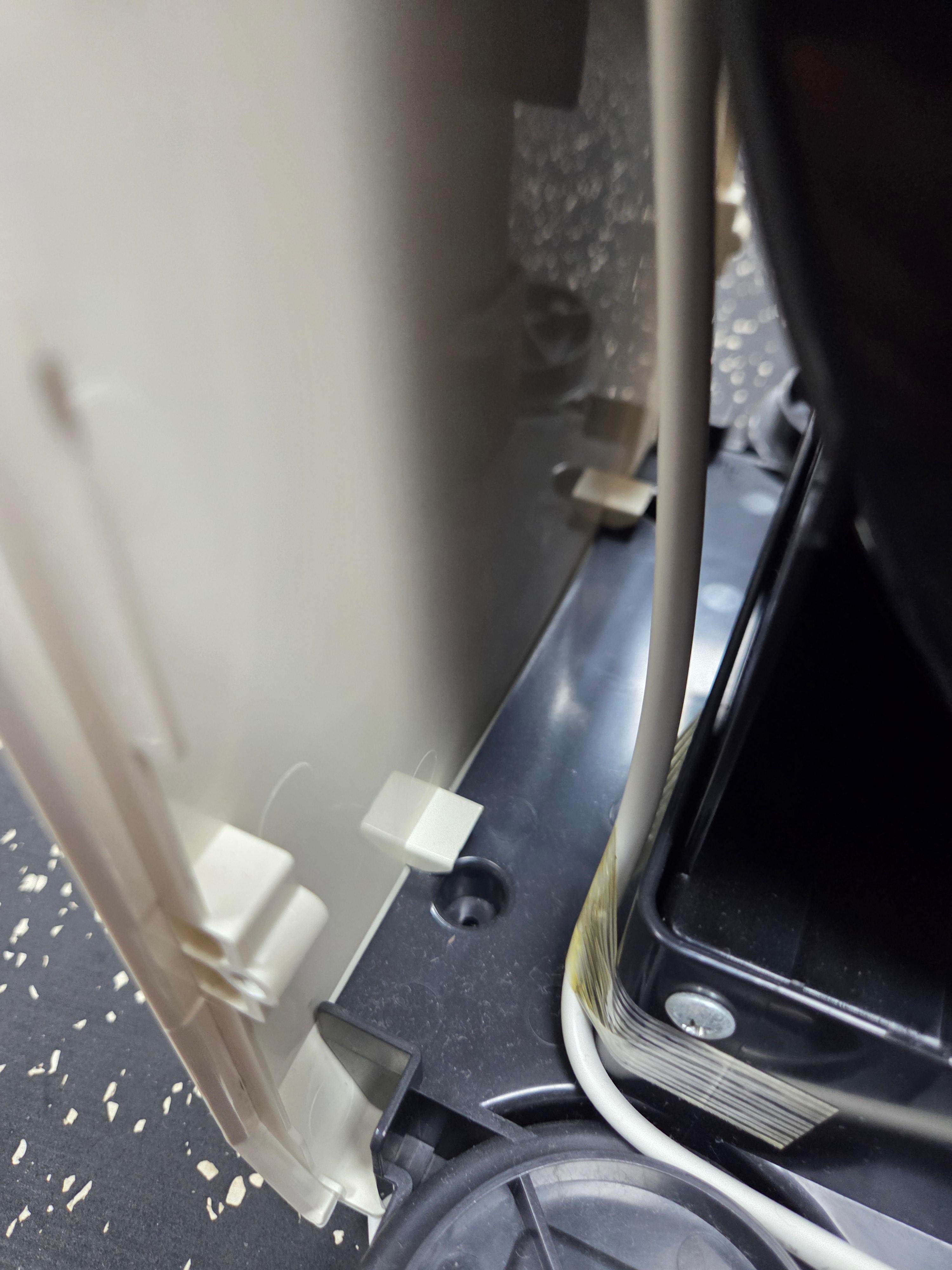

사이드 패널 아래부분, 그냥 끼워져 있으므로 아래부분에서 힘으로 살살 제끼면 빠짐



4 상단 뚜껑을 분리

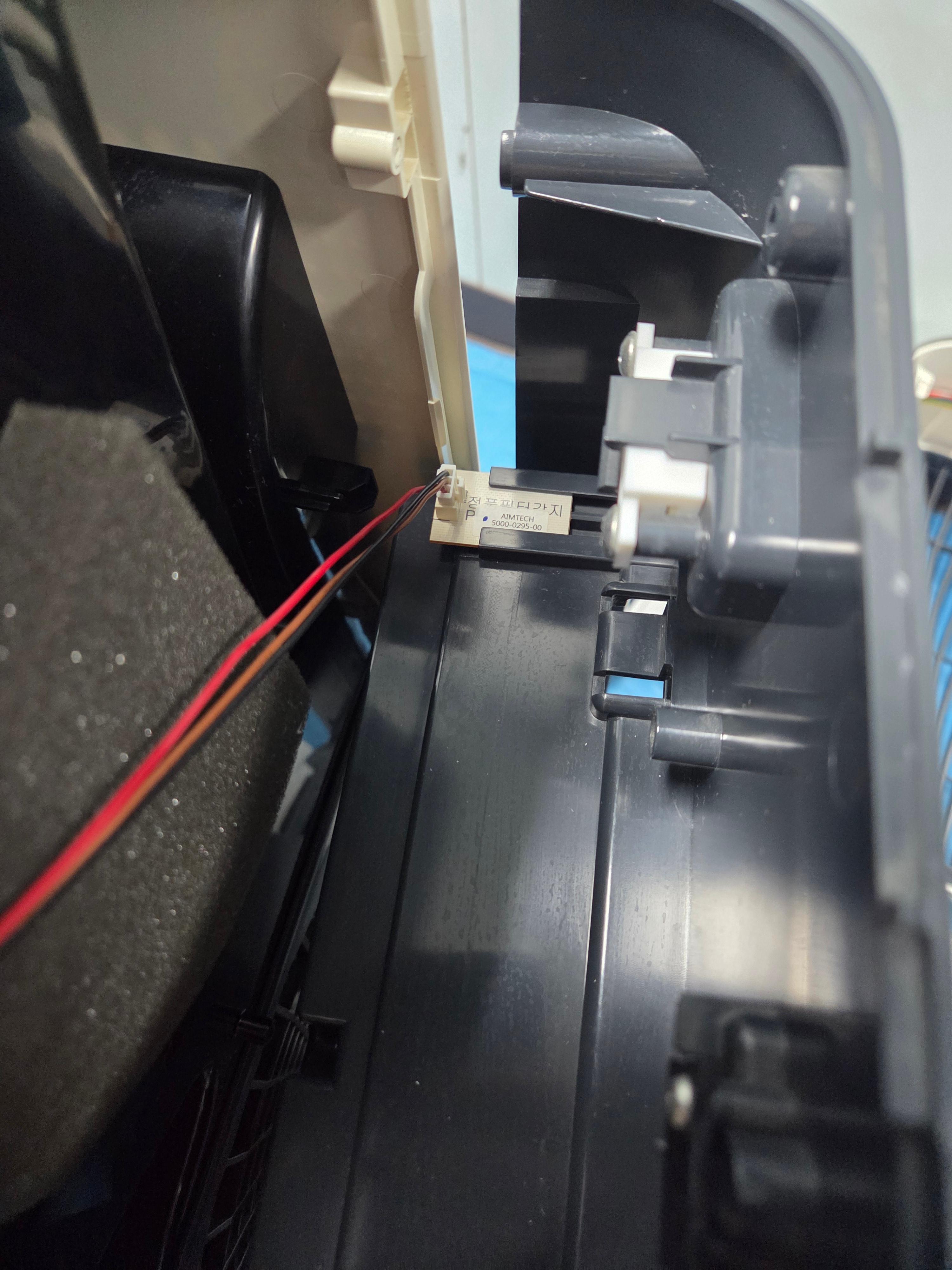

커넥터 3개소 PCB패널에서 분리







5. 내부 본체 나사 분리

나사가 무척 많음	다 풀었다고 생각했는데 남아 있음



6 본체 나사 다 풀고 본체를 반으로 나누어 분리



분리가 모두 된 상태에서

물티슈나 위생티슈로

구석구석 닦아서 청소해준다.



조립은 뭐다?

분해의 역순이다



작업하면서 느낀점은....

나사가 무척 많다

정말 많다.

다 조립하고 나사 2개가 남아서 당황......



그래서 티슈 3장 깔고 구역별로 풀어낸 나사를 티슈에 두면

나사가 남을 일이 없다.



요령 굿굿
